Stanowiskowy wyciąg uniwersalny ZEFIR-SOLID-SX

Przeznaczenie urządzenia

Stanowiskowy Wyciąg Uniwersalny typu Zefir-Solid-SX jest przeznaczony do skutecznego odciągania zanieczyszczeń pyłowo gazowych powstających podczas procesów technologicznych. Może być stosowany jako wyciąg miejscowy w procesach spawania, przesypywania i mieszania substancji pylących a także w procesach szlifowania i cięcia. Wyciąg typu Zefir-Solid-SX przeznaczony jest do intensywnego stosowania przemysłowego. Stanowiskowy Wyciąg Uniwersalny typu Zefir-Solid-SX nie jest przeznaczony do użytkowania w przestrzeniach zagrożonych wybuchem. Nie nadaje się również do przetłaczania powietrza zawierającego pyły i gazy wybuchowe oraz żrące i lepkie.

Budowa urządzenia

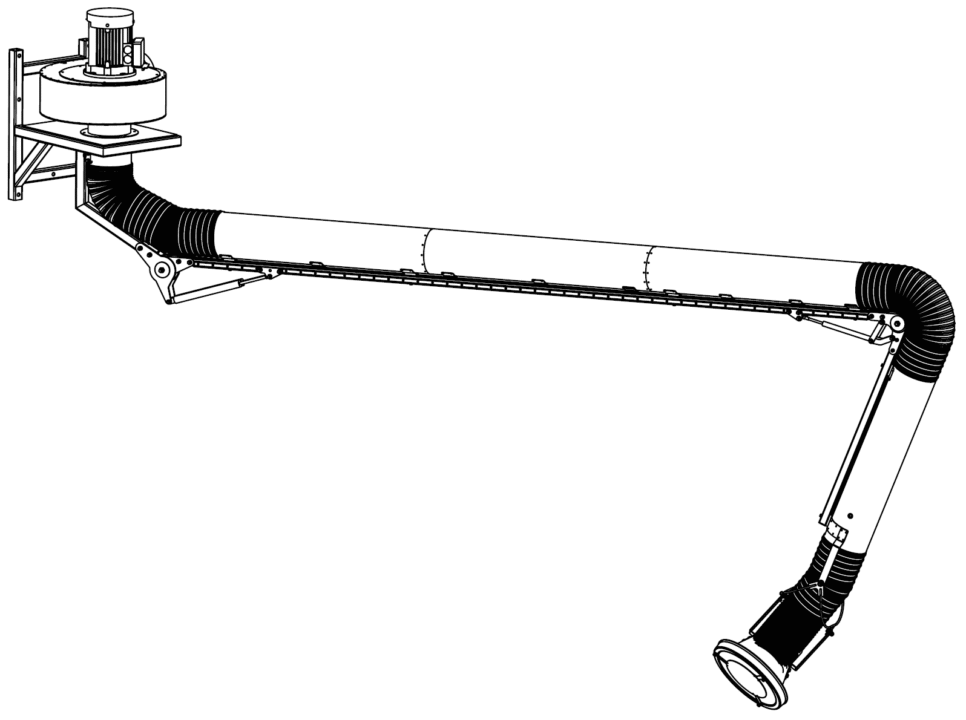

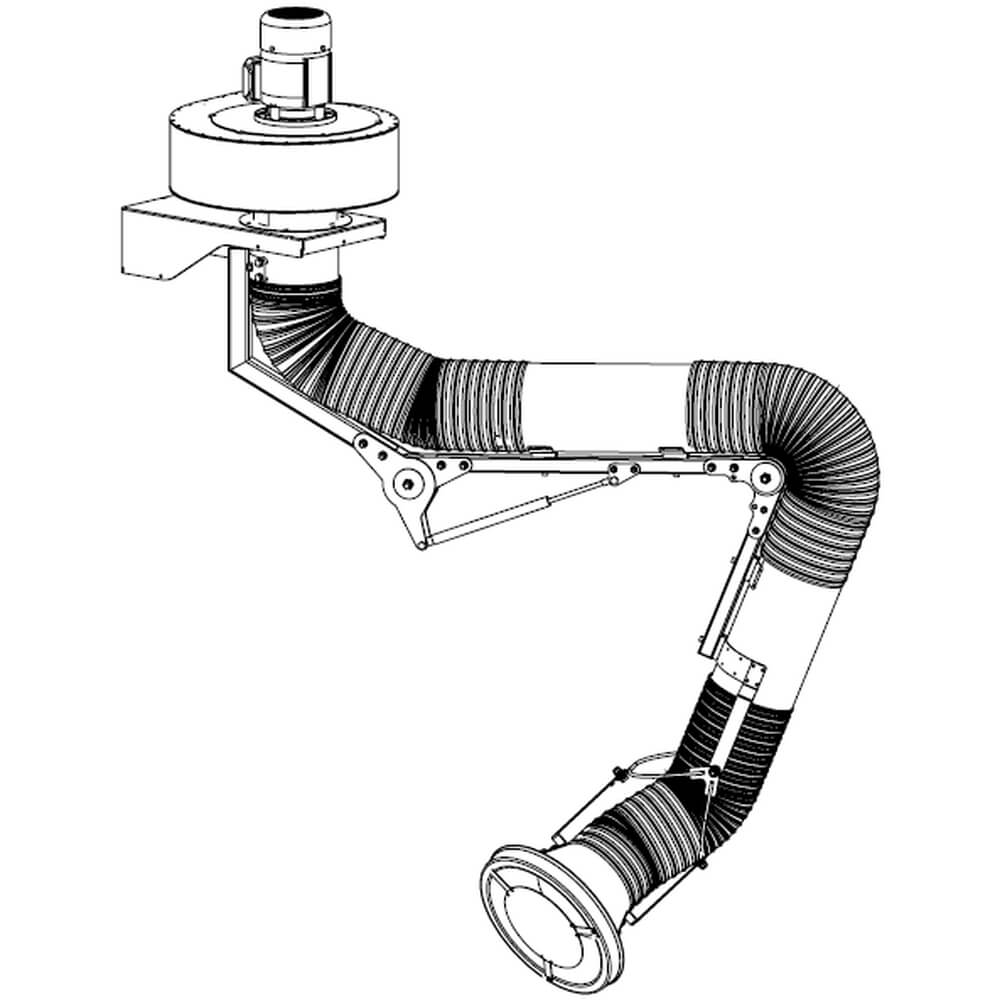

Wyciąg typu Zefir-Solid-SX jest urządzeniem odciągowym przeznaczonym do intensywnego użytkowania przemysłowego, do pracy ciągłej. Urządzenie jest produkowane w trzech długościach, o zasięgu do 2, 3 i 4 metrów.

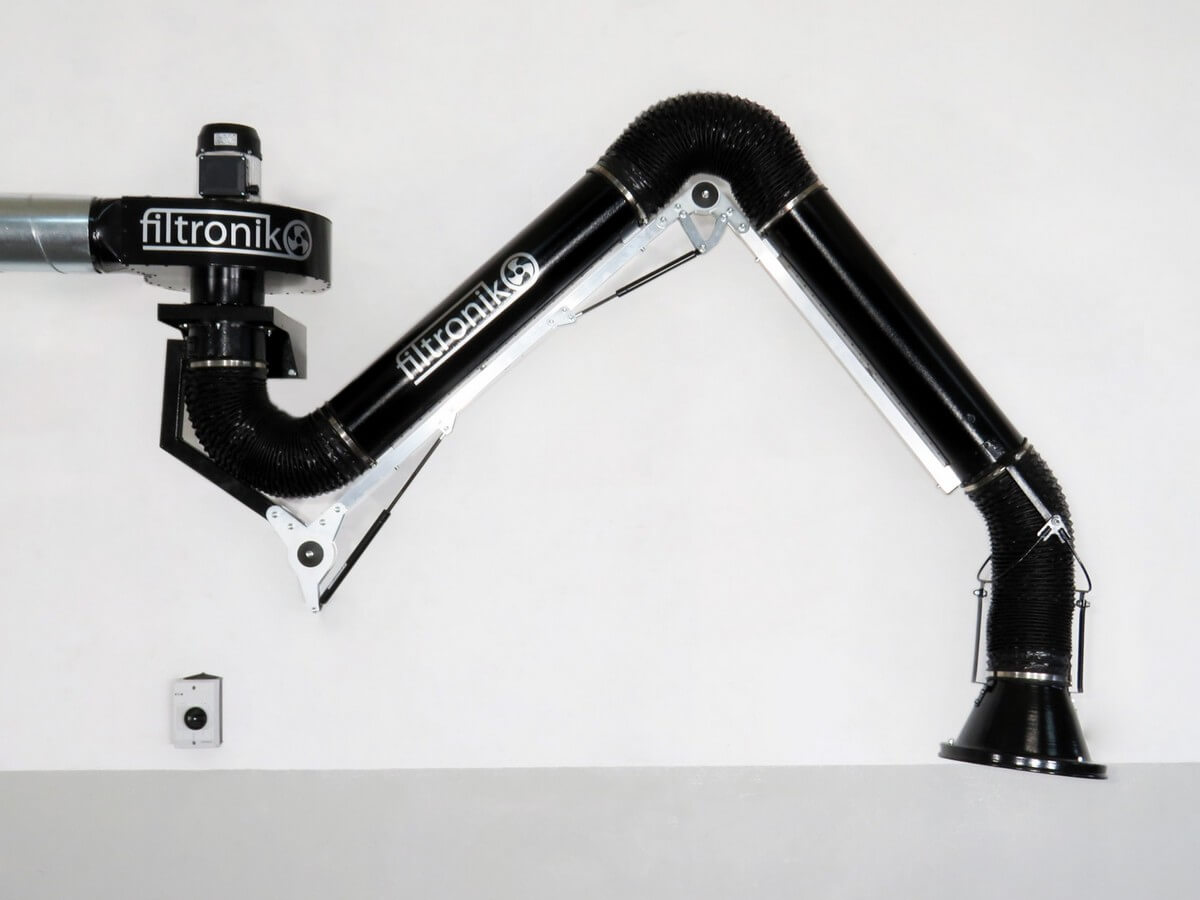

Elementem nośnym wyciągu Zefir-Solid-SX jest wspornik ścienny typu WDW-160, który jest mocowany do ściany lub innej konstrukcji obiektu. Na wsporniku ściennym umieszczony jest wentylator promieniowy typu WPU-K-55 a od spodu przymocowane jest ramię odciągowe Solid-SX. Do włączania urządzenia dostarczany jest wyłącznik silnikowy typu WS z zabezpieczeniem termicznym w hermetycznej obudowie (montaż na ścianie pomieszczenia).

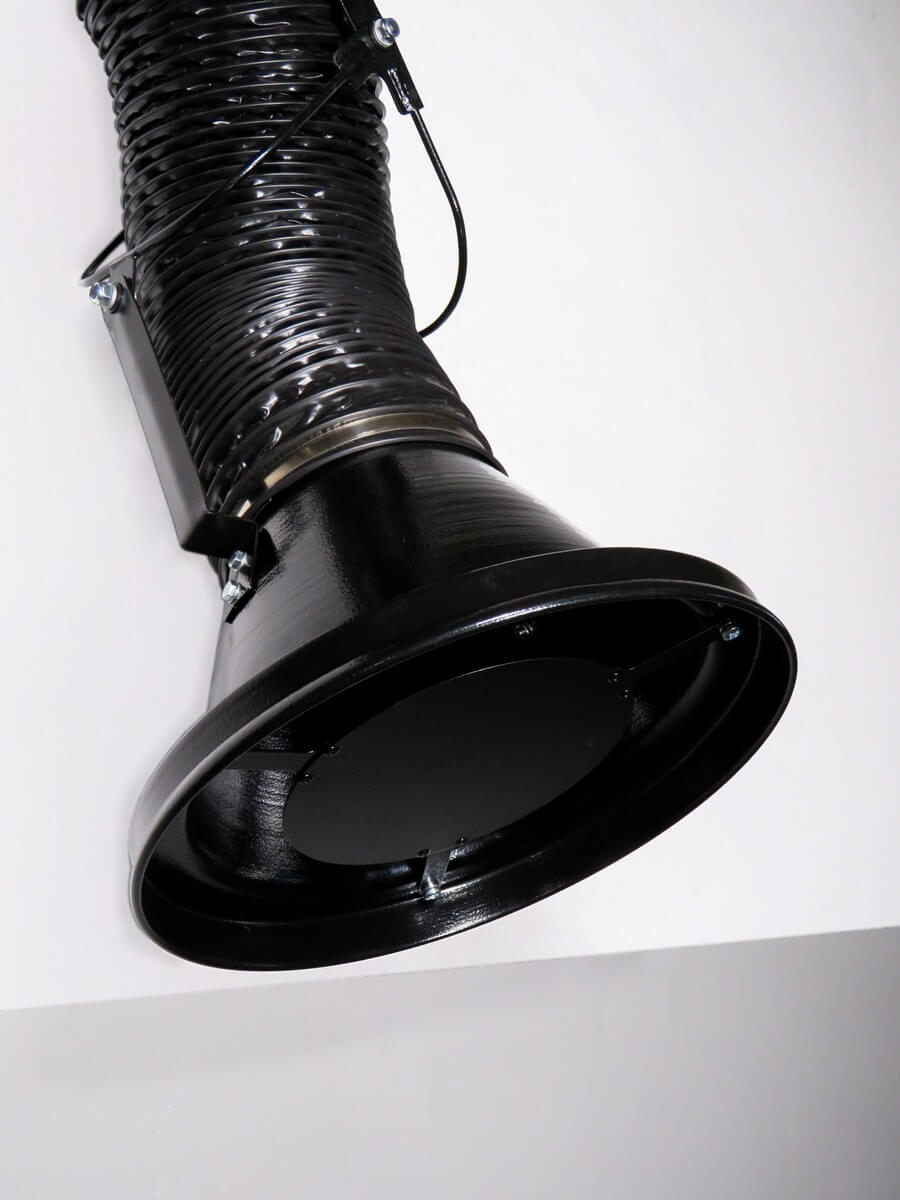

Zastosowane w urządzeniu ramię odciągowe Solid-SX jest przemysłowym ramieniem z konstrukcją przegubową umieszczoną na zewnątrz ramienia, wyposażonym w łożyskowaną ślizgowo aluminiową głowicę obrotową oraz siłownik gazowy (1 sztuka w wersji Zefir-Solid-SX-2 i po 2 sztuki w wersjach Zefir-Solid-SX-3 i Zefir-Solid-SX-4).Rury ramienia są wykonane ze stali ocynkowanej, ssawka jest wykonana z blachy aluminiowej. Całość jest malowana farbą proszkową.

Ramię odciągowe typu Solid-SX może być na życzenie i za dopłatą wyposażone w przepustnicę powietrza.
