Stanowiskowy wyciąg uniwersalny ZEFIR-SOLID-MAXI

Przeznaczenie urządzenia

Stanowiskowy Wyciąg Uniwersalny typu Zefir-Solid-Maxi jest przeznaczony do skutecznego odciągania zanieczyszczeń pyłowo gazowych powstających podczas procesów technologicznych wymagających znacznie dalszego ramienia niż standardowe wykonania. Może być stosowany jako wyciąg miejscowy w procesach spawania, przesypywania i mieszania substancji pylących a także w procesach szlifowania i cięcia.
Wyciąg typu Zefir-Solid-Maxi przeznaczony jest do intensywnego stosowania przemysłowego.
Stanowiskowy Wyciąg Uniwersalny typu Zefir-Solid-Maxi nie jest przeznaczony do użytkowania w przestrzeniach zagrożonych wybuchem. Nie nadaje się również do przetłaczania powietrza zawierającego pyły i gazy wybuchowe oraz żrące i lepkie.

Budowa urządzenia

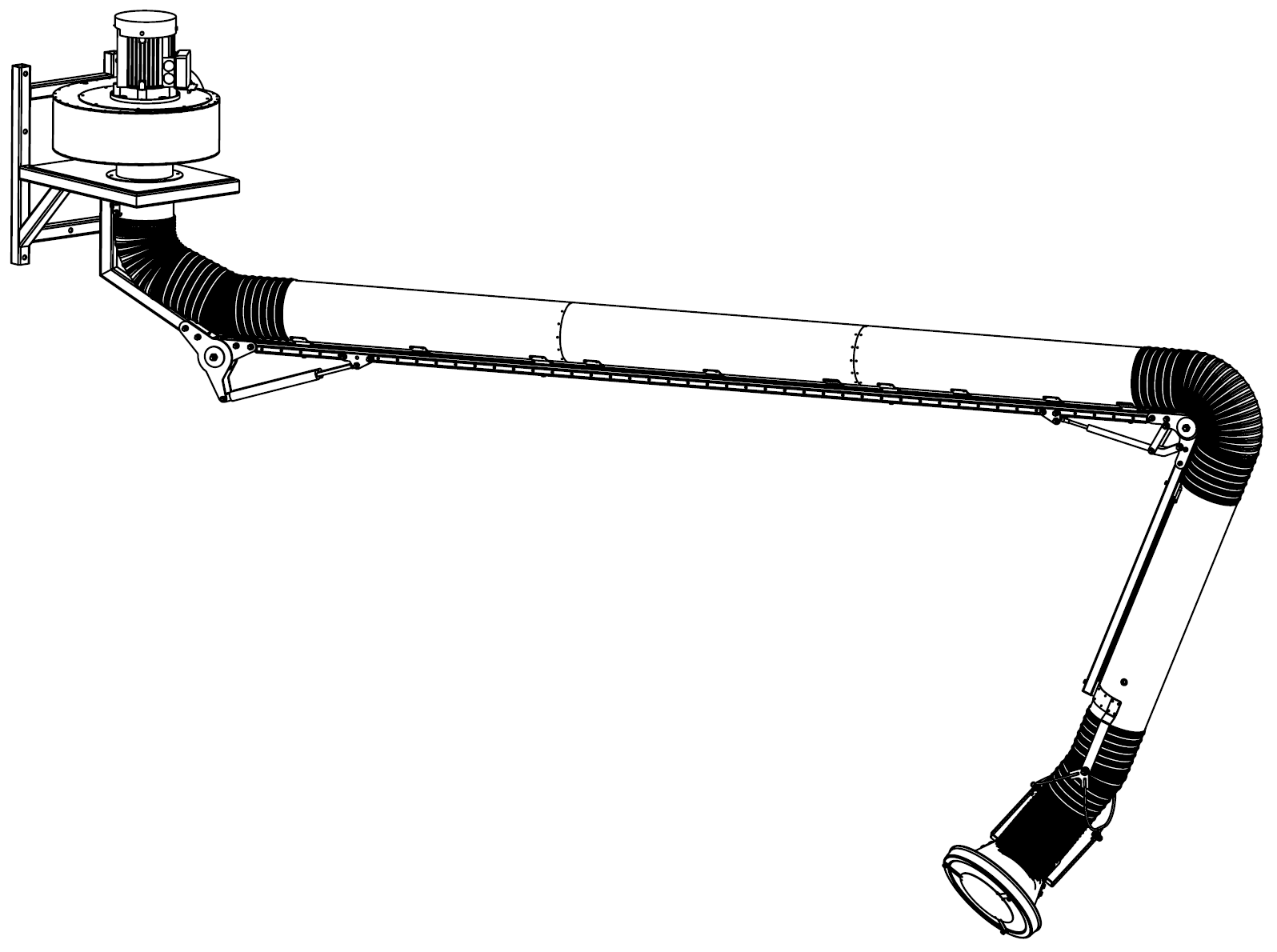

Wyciąg typu Zefir-Solid-Maxi jest urządzeniem odciągowym przeznaczonym do intensywnego użytkowania przemysłowego, do pracy ciągłej. Urządzenie jest produkowane z ramieniem o zasięgu 4,7m.

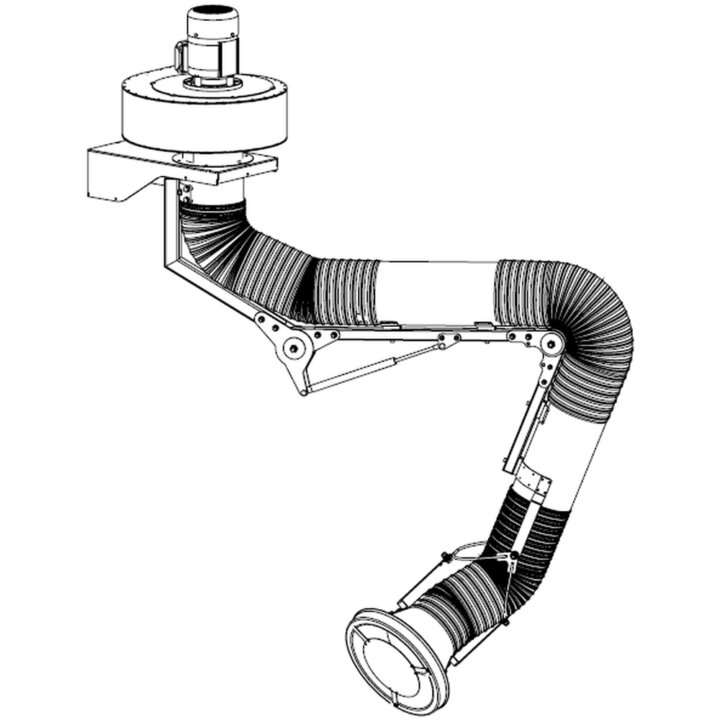

Elementem nośnym wyciągu Zefir-Solid-Maxi jest konsola montażowa KM-1, która jest mocowana do ściany lub innej konstrukcji obiektu. Na konsoli montażowej umieszczony jest wentylator promieniowy typu WPU-K-55 a od spodu przymocowane jest ramię odciągowe Solid-Maxi. Do włączania urządzenia dostarczany jest wyłącznik silnikowy typu WS z zabezpieczeniem termicznym w hermetycznej obudowie (montaż na ścianie pomieszczenia).
Zastosowane w urządzeniu ramię odciągowe Solid-Maxi jest przemysłowym ramieniem z konstrukcją przegubową umieszczoną na zewnątrz ramienia, wyposażonym w łożyskowaną ślizgowo aluminiową głowicę obrotową oraz siłowniki gazowe dla zrównoważenia masy. Rury ramienia są wykonane ze stali ocynkowanej, ssawka jest wykonana z blachy aluminiowej. Całość jest malowana farbą proszkową.
Ramię odciągowe typu Solid-Maxi może być na życzenie i za dopłatą wyposażone w przepustnicę powietrza (P – wersja z przepustnicą).
