Wiszący wyciąg spalin TAJFUN DUO III gen.

Przeznaczenie urządzenia

Odsysacz spalin typu Tajfun Duo III gen. jest urządzeniem przeznaczonym do odsysania spalin z układów wydechowych pojazdów silnikowych. Dzięki zastosowaniu dwóch węży odciągowych może obsługiwać pojazdy wyposażone w dwie rury wydechowe lub obsługiwać jednocześnie dwa sąsiadujące ze sobą stanowiska naprawcze.
Urządzenie przeznaczone jest do pracy na stanowiskach warsztatowych, garażowych i naprawczych. Szczególnie polecane jako wyposażenie Stacji Kontroli Pojazdów, warsztatów i stanowisk dydaktycznych.
Urządzenie nie może być stosowane w przestrzeniach zagrożonych wybuchem jak również do stosowania w hamowniach silnikowych oraz innych stanowiskach na których odbywa się praca silnika pojazdu na podwyższonych obrotach.

Budowa urządzenia

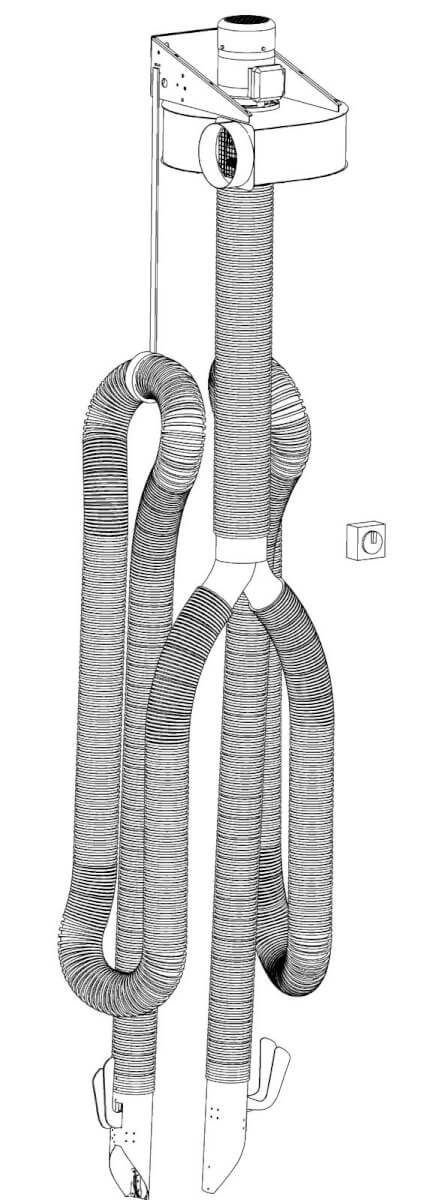

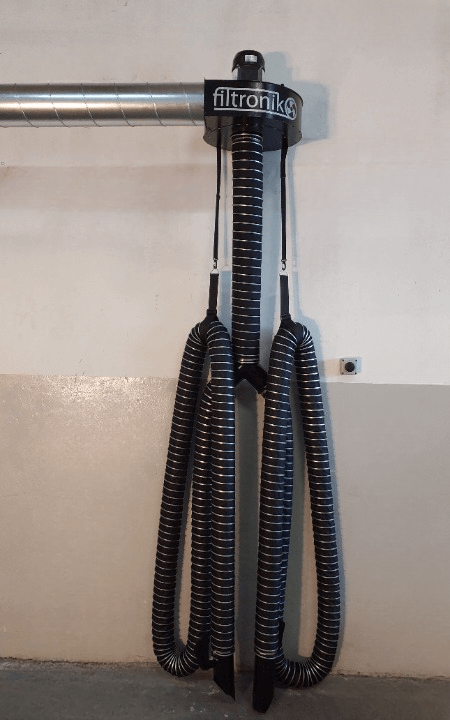

Odsysacz składa się z wentylatora promieniowego ze zintegrowanym uchwytem ściennym do mocowania urządzenia na ścianie bądź innej konstrukcji. W dolnej części odsysacza znajduje się zespół wężowy składający się z węża zbiorczego o średnicy 125mm i długości 1m, trójnika orłowego oraz dwóch węży o średnicy 100mm i długości 5m zakończonych ssawkami spalin. Odsysacz wyposażono w zawiesia do odwieszania węży odciągowych na czas gdy urządzenie nie jest użytkowane oraz włącznik ścienny (natynkowy), który należy zamocować w miejscu dogodnym dla użytkownika.

Działanie urządzenia

Działanie odsysacza spalin Tajfun Duo polega na odsysaniu spalin z układu wydechowego pojazdu (pojazdów) poprzez ssawki i węże elastyczne i usuwaniu ich poza pomieszczenie warsztatowe. W celu schłodzenia spalin do bezpiecznej dla obsługi i urządzenia temperatury odsysacz zasysa ssawkami poza spalinami powietrze z otoczenia. Dzięki temu układ nie przegrzewa się co znacznie wydłuża trwałość urządzenia.
