Wysięgnik obrotowy WO-160

Przeznaczenie

Wysięgnik obrotowy WO-160 jest przeznaczony do zwiększania zasięgu pracy ramion odciągowych wiszących serii Solid-SX. Pozwala on na pokrycie zasięgiem znacznie większego pola pracy co umożliwia stosowanie go w halach o znacznych gabarytach i przy spawaniu elementów o dużych rozpiętościach.

Budowa

Wysięgnik obrotowy WO-160 ma konstrukcję modułową która umożliwia stosunkowo łatwy montaż na stanowisku pracy a także znacznie ułatwia jego transport do miejsca przeznaczenia. Produkowany jest w sześciu długościach zwiększając zakres działania ramion do max. 10m (pomiar od ściany hali do osi ssawki ramienia Solid).

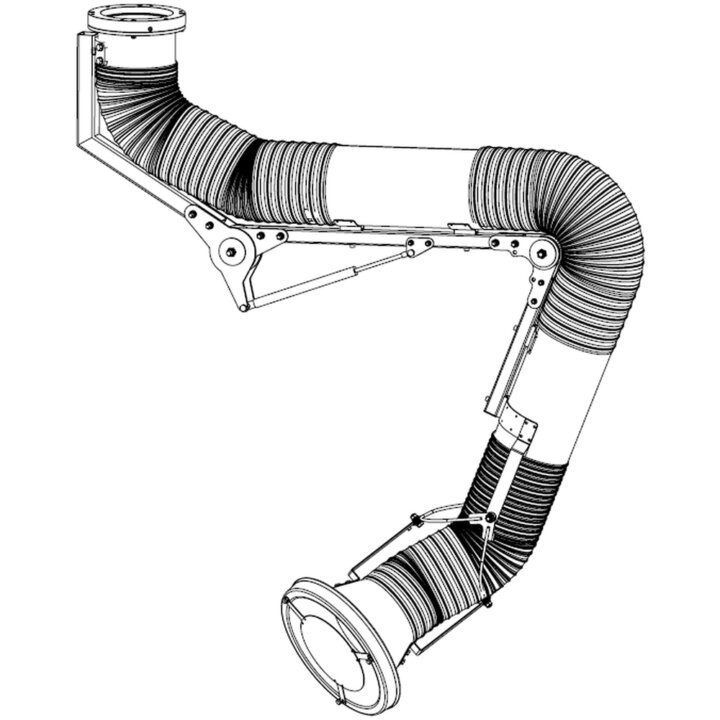

Na poziomej belce nośnej wysięgnika ułożony jest rurociąg transportujący zanieczyszczone powietrze. Na końcu wysięgnika znajduje się wspornik do mocowania ramienia Solid-SX.
Mocowanie wysięgnika do ściany zostało zaprojektowane w sposób umożliwiający jego swobodny obrót w zakresie 180°.
Konstrukcja wysięgnika zapewnia wyjątkową sztywność wzdłużną oraz skrętną przy zachowaniu stosunkowo niskiej wagi. Zastosowanie lin stalowych jako odciągów minimalizuje ugięcie belki nośnej wynikające z obciążenia ramieniem przy jednoczesnym zmniejszeniu wagi konstrukcji.
Wysięgnik obrotowy WO-160 wykonany jest jako konstrukcja stalowa, spawana, malowana proszkowo.
