Ramię odciągowe wiszące Solid-SX

Przeznaczenie urządzenia

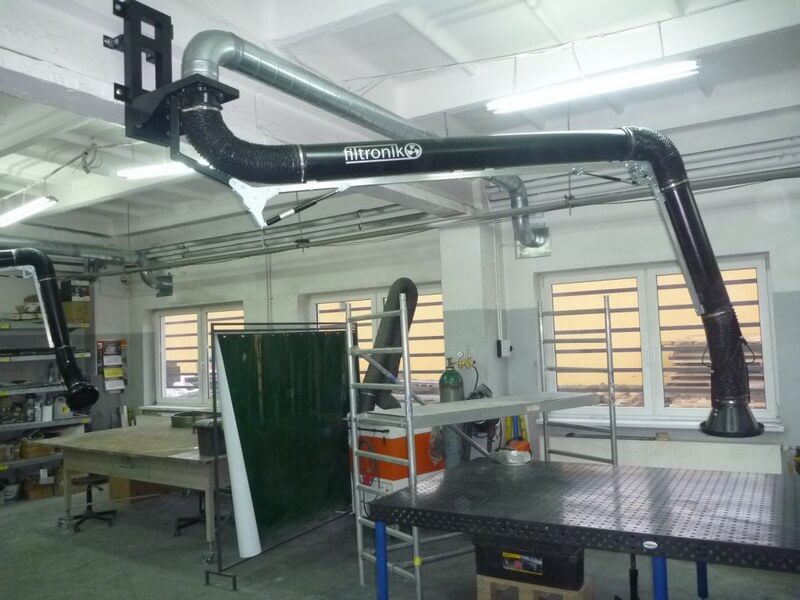

Ramię odciągowe typu Solid-SX jest urządzeniem przemysłowym przeznaczonym do odciągania zanieczyszczeń pyłowo gazowych powstających na stanowiskach pracy. Ramię odciągowe typu Solid-SX doskonale sprawdza się na stanowiskach spawalniczych, szlifierskich a także jako odciąg oparów, pyłów, pary oraz spalin. Urządzenie może być włączone do centralnej instalacji wentylacyjnej lub współpracować z indywidualnym wentylatorem odciągowym (→ Stanowiskowy Wyciąg Uniwersalny Zefir-Solid-SX) Ramię odciągowe typu Solid-SX nie jest przeznaczone do odciągania zanieczyszczeń działających korodująco lub tworzących z powietrzem mieszaniny wybuchowe.

Budowa urządzenia

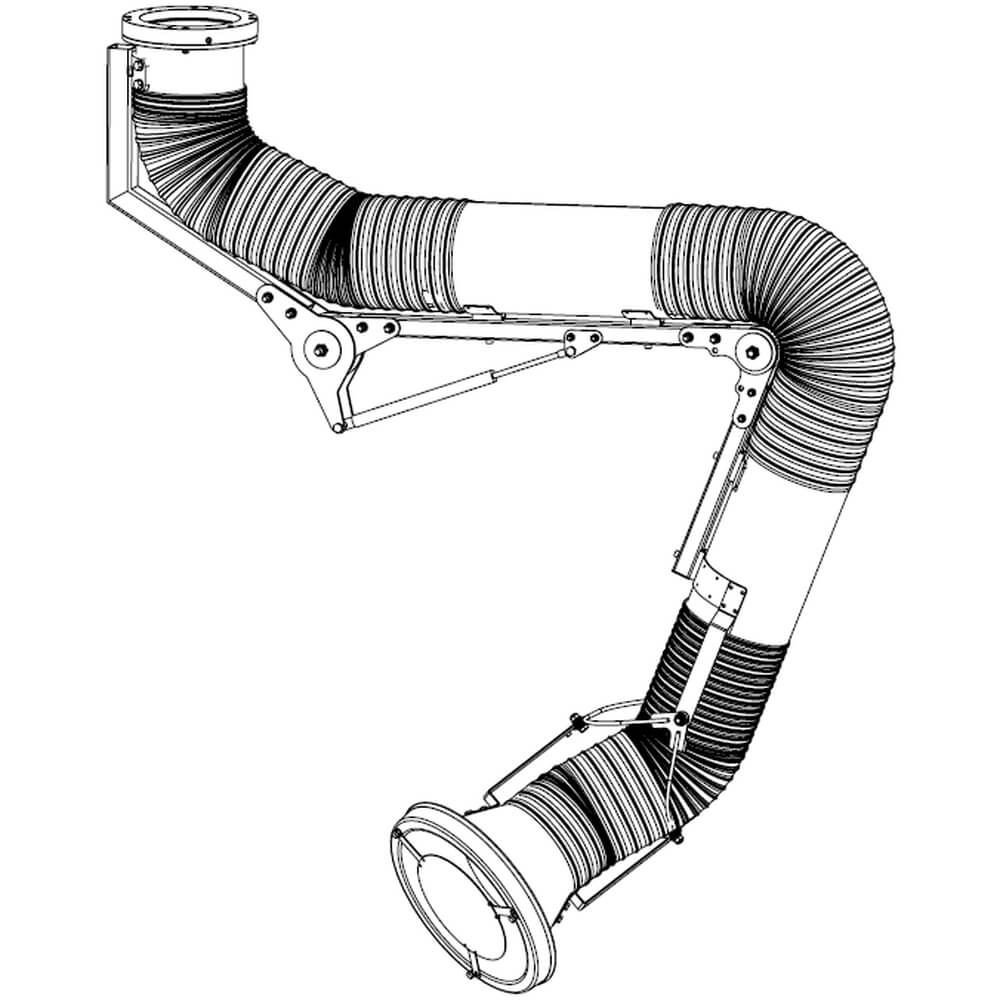

Ramię odciągowe typu Solid-SX jest urządzeniem odciągowym przeznaczonym do intensywnego użytkowania przemysłowego. Urządzenie jest produkowane w trzech długościach, o zasięgu do 2, 3 i 4 metrów (pomiar na wsporniku ściennym WDW-160). Elementem nośnym ramienia jest aluminiowa głowica obrotowa (odlew), która pozwala na obrót ramienia wokół osi pionowej, przy czym konstrukcja głowicy pozwala na pełny obrót ramieniem (360º). Konstrukcję nośną ramienia tworzy układ profili aluminiowych połączonych stalowymi przegubami ciernymi. Do zrównoważenia ciężaru urządzenia zastosowano siłowniki gazowe (1 sztuka w wersji Solid-SX-2 i po 2 sztuki w wersjach Solid-SX-3 i Solid-SX-4).
Rury na odcinkach prostych są wykonane z blachy stalowej ocynkowanej, a na przegubach zastosowano odporne na iskry przewody elastyczne. Ssawka urządzenia jest wykonana z blachy aluminiowej. Standardowo urządzenie jest malowane farbami proszkowymi na kolor czarny. Ramię odciągowe typu Solid-SX może być na życzenie wyposażone w przepustnicę powietrza (P – wersja z przepustnicą).

Montaż ramienia

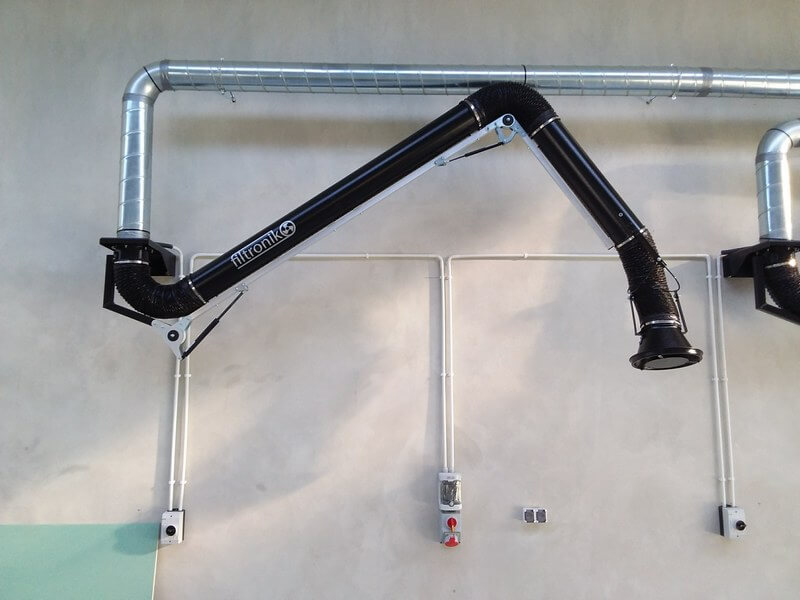

Ramię odciągowe typu Solid-SX należy mocować do ściany lub konstrukcji przy użyciu wspornika ściennego WDW-160 (na odrębne zamówienie). Do zamocowania do zespołu wspornik-ramię rurociągu fi 160mm należy użyć króćca przyłączeniowego DC-160.

Cechy charakterystyczne urządzenia

Ramię odciągowe Solid-SX jest przemysłowym urządzeniem przeznaczonym do pracy ciągłej, do warunków przemysłowych. Aby sprostać trudnym warunkom do jakich zostało przewidziane charakteryzuje się następującymi cechami:

• stalowo-aluminiowa konstrukcja pozbawiona elementów plastikowych gwarantuje wytrzymałość na uderzenia,
• wyjątkowo trwała aluminiowa ssawka dymów spawalniczych,
• siłowniki gazowe dla zrównoważenia masy segmentów ramienia,
• brak elementów nośnych i regulacyjnych wewnątrz ramienia,
• łatwy dostęp do elementów regulacyjnych (przegubów),
• węże elastyczne wysokiej jakości.

Wspornik ścienny WDW-160 oraz króciec przyłączeniowy DC-160 dostępne na osobne zapytanie.
