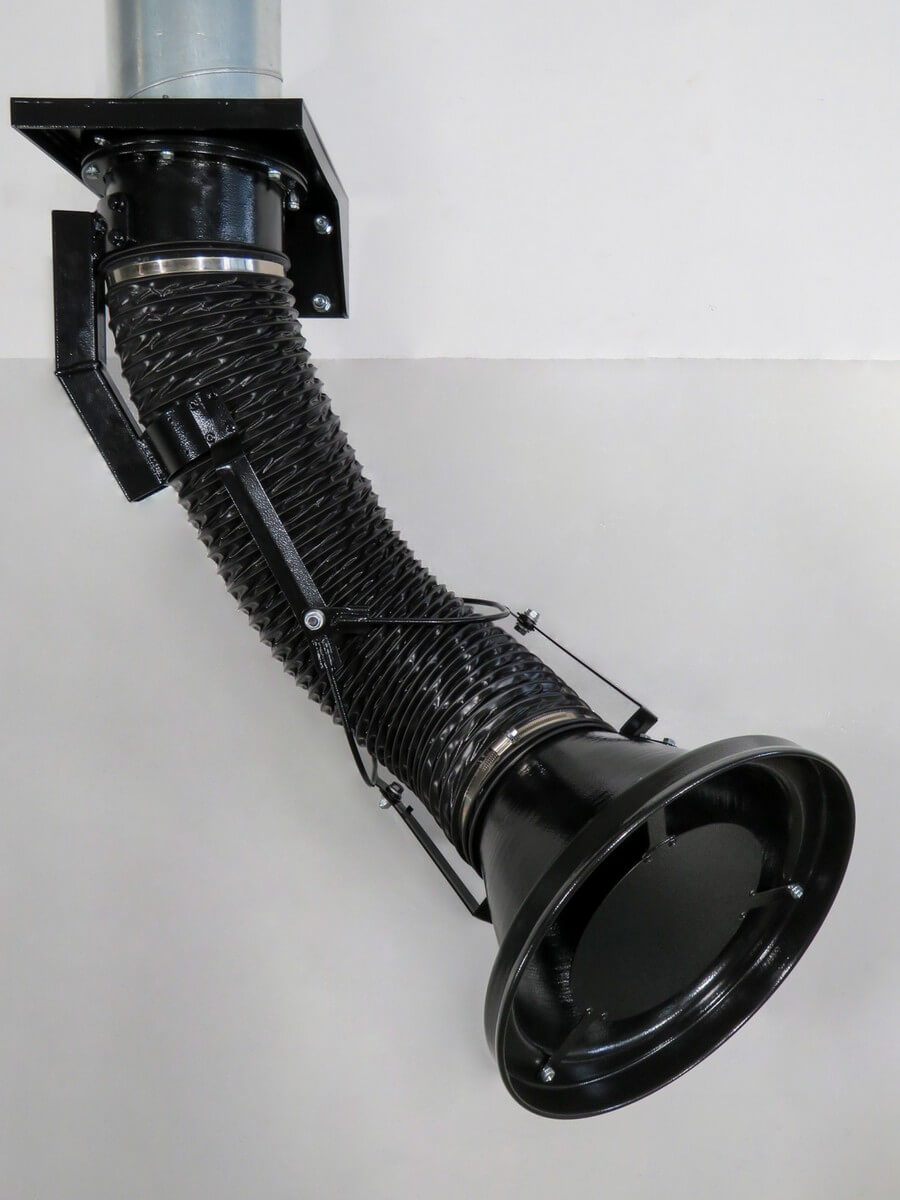

Ramię odciągowe wiszące Solid-MINI

Przeznaczenie urządzenia

Ramię odciągowe typu Solid-Mini jest urządzeniem przemysłowym przeznaczonym do odciągania zanieczyszczeń pyłowo gazowych powstających na stanowiskach pracy.
Ramię odciągowe typu Solid-Mini jest szczególnie polecane dla szkół spawalniczych, małych warsztatów czy pomocniczych stanowisk produkcyjnych, gdzie prace prowadzi się w obrębie stołu warsztatowego.
Urządzenie może być włączone do centralnej instalacji wentylacyjnej lub współpracować z indywidualnym wentylatorem odciągowym. Ramię odciągowe typu Solid-Mini nie jest przeznaczone do odciągania zanieczyszczeń działających korodująco lub tworzących z powietrzem mieszaniny wybuchowe.

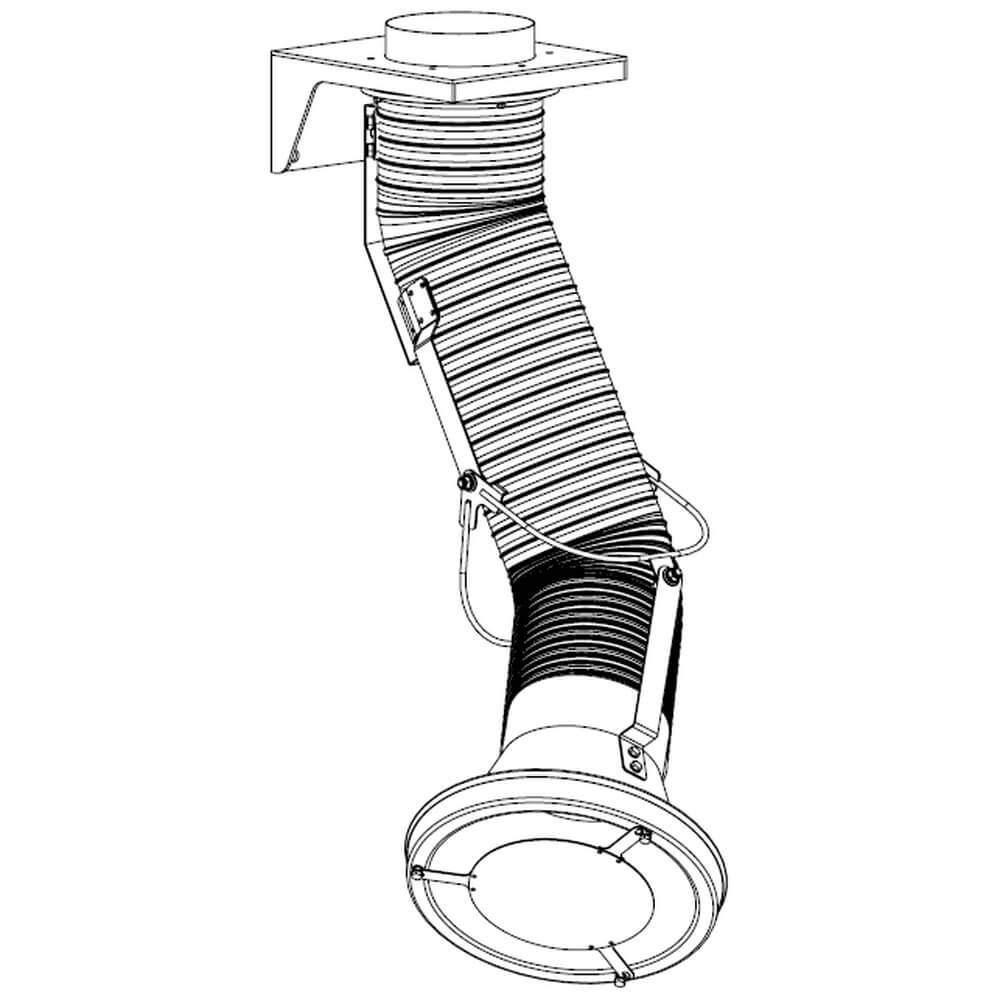

Budowa urządzenia

Elementem nośnym ramienia jest aluminiowa głowica obrotowa (odlew), która pozwala na obrót ramienia wokół osi pionowej.
Konstrukcję ramienia odciągowego tworzy stalowy układ przegubowy zakończony aluminiową ssawką. Budowa układu przegubowego pozwala na manewrowanie ssawką odciągową w dwóch prostopadłych do siebie płaszczyznach. Elementy regulacyjne ramienia Solid-Mini są umieszczone na zewnątrz urządzenia przez co są łatwo dostępne dla obsługi oraz nie ulegają zanieczyszczeniu odciąganymi
pyłami. Standardowo urządzenie jest malowane farbami proszkowymi na kolor czarny.

Montaż ramienia

Ramię odciągowe typu Solid-Mini należy mocować do ściany poprzez wspornik ścienny będący na wyposażeniu urządzenia.

Cechy charakterystyczne urządzenia

Ramię odciągowe Solid-Mini jest przemysłowym urządzeniem przeznaczonym do pracy ciągłej, do warunków przemysłowych.
Aby sprostać trudnym warunkom do jakich zostało przewidziane charakteryzuje się następującymi cechami:
• stalowo-aluminiowa konstrukcja pozbawiona elementów plastikowych gwarantuje wytrzymałość na uderzenia,
• wyjątkowo trwała aluminiowa ssawka dymów spawalniczych,
• brak elementów nośnych i regulacyjnych wewnątrz ramienia,
• łatwy dostęp do elementów regulacyjnych (przegubów),
• węże elastyczne wysokiej jakości.
