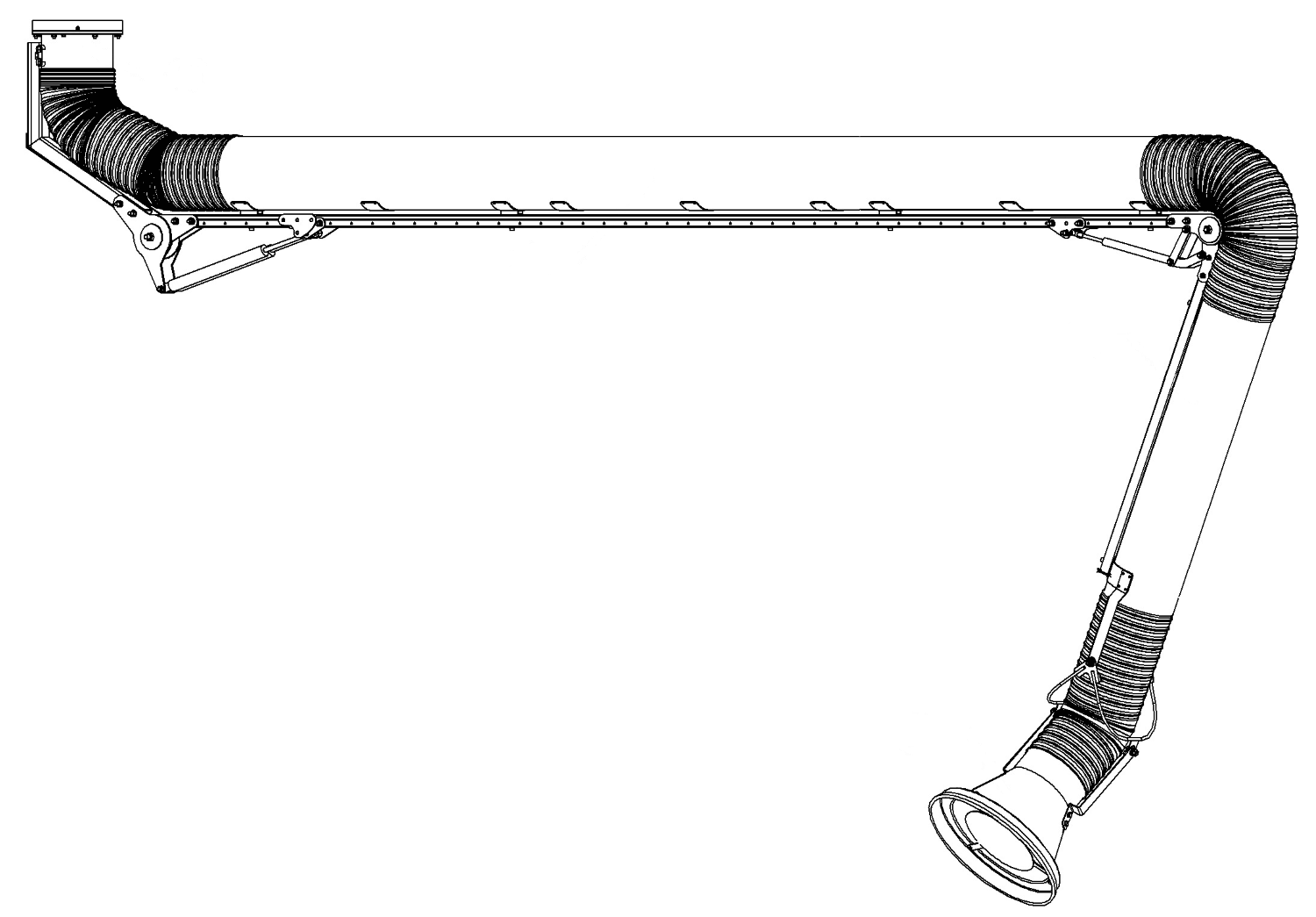

Ramię odciągowe wiszące Solid-Maxi

Przeznaczenie urządzenia

Ramię odciągowe typu Solid-Maxi jest ramieniem odciągowym dalekiego zasięgu przeznaczonym do odciągania zanieczyszczeń pyłowo gazowych powstających na stanowiskach pracy.
Ramię odciągowe typu Solid-Maxi doskonale sprawdza się na stanowiskach spawalniczych, szlifierskich a także jako odciąg oparów, pyłów, pary oraz spalin.
Urządzenie może być włączone do centralnej instalacji wentylacyjnej lub współpracować z indywidualnym wentylatorem odciągowym (→ Stanowiskowy Wyciąg Uniwersalny Zefir-Solid-Maxi).
Ramię odciągowe typu Solid-Maxi nie jest przeznaczone do odciągania zanieczyszczeń działających korodująco lub tworzących z powietrzem mieszaniny wybuchowe.

Budowa urządzenia

Ramię odciągowe typu Solid-Maxi jest urządzeniem odciągowym przeznaczonym do intensywnego użytkowania przemysłowego, na stanowiskach wymagających większego zasięgu działania niż standardowe ramiona serii Solid-SX.
Zasięg ramienia odciągowego Solid-Maxi instalowanego na konsoli montażowej KM-1 wynosi ok. 4,7 m.
Elementem nośnym ramienia jest aluminiowa głowica obrotowa (odlew), która pozwala na obrót ramienia wokół osi pionowej, przy czym konstrukcja głowicy pozwala na pełnym obrót ramieniem (360º).
Konstrukcję ramienia tworzy układ profili aluminiowych o podwyższonej sztywności połączonych stalowymi przegubami ciernymi. Do zrównoważenia ciężaru urządzenia zastosowano siłowniki gazowe.
Rury na odcinkach prostych są wykonane z blachy stalowej ocynkowanej, a na przegubach zastosowano trwałe przewody elastyczne. Ssawka urządzenia jest wykonana z blachy aluminiowej.
Standardowo urządzenie jest malowane farbami proszkowymi na kolor czarny.
Ramię odciągowe typu Solid-Maxi może być na życzenie wyposażone w przepustnicę powietrza

Montaż ramienia

Ramię odciągowe typu Solid-Maxi należy mocować do ściany lub konstrukcji przy użyciu konsoli montażowej KM-1 (na odrębne zamówienie).

Cechy charakterystyczne urządzenia

Ramię odciągowe Solid-Maxi jest przemysłowym urządzeniem przeznaczonym do pracy ciągłej, do warunków przemysłowych.
Aby sprostać trudnym warunkom do jakich zostało przewidziane charakteryzuje się następującymi cechami:
• wyjątkowo daleki zasięg ramienia (ok. 5m) pozwala na stosowanie go na stanowiskach wymagających znacznie dłuższych odciągów niż standardowe,
• stalowo-aluminiowa konstrukcja pozbawiona elementów plastikowych gwarantuje wytrzymałość na uderzenia,
• wyjątkowo trwała aluminiowa ssawka dymów spawalniczych,
• siłowniki gazowe dla zrównoważenia masy segmentów ramienia,
• brak elementów nośnych i regulacyjnych wewnątrz ramienia,
• łatwy dostęp do elementów regulacyjnych (przegubów),
• węże elastyczne wysokiej jakości.

Konsola montażowa KM-1 oraz króciec przyłączeniowy DC-160 dostępne na osobne zapytanie.
