Ramię odciągowe stojące Solid-RX

Przeznaczenie urządzenia

Ramię odciągowe w wersji stojącej typu Solid-RX jest urządzeniem przemysłowym przeznaczonym do odciągania zanieczyszczeń pyłowo gazowych powstających na stanowiskach pracy.
Ramię odciągowe typu Solid-RX doskonale sprawdza się na stanowiskach spawalniczych, szlifierskich a także jako odciąg oparów, pyłów, pary oraz spalin.

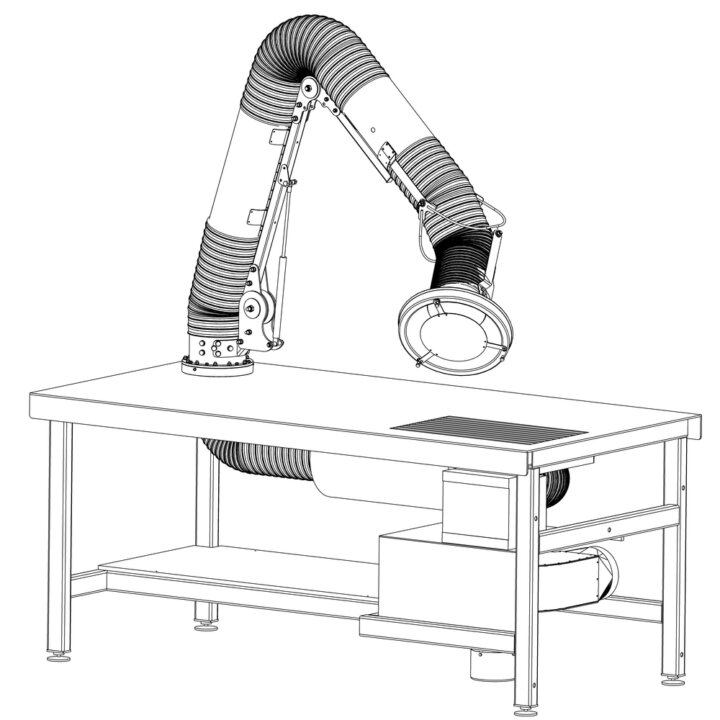

Głównym przeznaczeniem stojących ramion odciągowych Solid-RX jest montaż na powierzchni stołów spawalniczych jak również na mobilnych urządzeniach filtrowentylacyjnych. Możliwe też jest włączanie ramion do istniejącej sieci wentylacyjnej.
Ramię odciągowe typu Solid-RX nie jest przeznaczone do odciągania zanieczyszczeń działających korodująco lub tworzących z powietrzem mieszaniny wybuchowe.

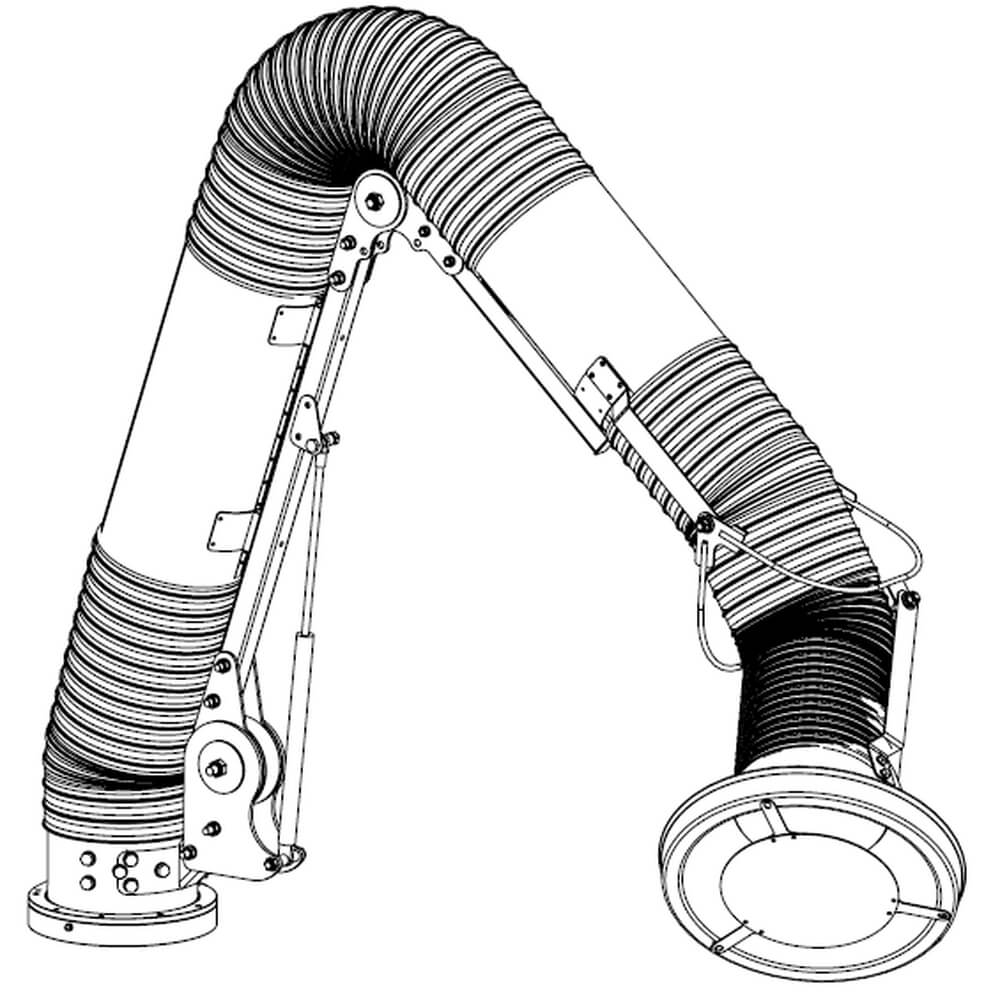

Budowa urządzenia

Ramię odciągowe w wersji stojącej typu Solid-RX jest urządzeniem odciągowym przeznaczonym do intensywnego użytkowania przemysłowego.
Urządzenie jest produkowane w trzech długościach, tj. o zasięgu do 2, 3 i 4 metrów.
Elementem nośnym ramienia jest aluminiowa głowica obrotowa (odlew), która pozwala na obrót ramienia wokół osi pionowej, przy czym konstrukcja głowicy pozwala na pełny obrót ramieniem (360º).
Konstrukcję nośną ramienia tworzy układ profili aluminiowych połączonych stalowymi przegubami ciernymi. Do zrównoważenia ciężaru urządzenia zastosowano siłowniki gazowe (1 sztuka w wersji Solid-RX-2 i po 2 sztuki w wersjach Solid-RX-3 i Solid-RX-4).
Rury na odcinkach prostych są wykonane z blachy stalowej ocynkowanej a na przegubach zastosowano trwałe przewody elastyczne. Ssawka urządzenia jest wykonana z blachy aluminiowej.
Standardowo urządzenie jest malowane farbami proszkowymi na kolor czarny.
Ramię odciągowe typu Solid-RX może być na życzenie wyposażone w przepustnicę powietrza (P – wersja z przepustnicą).

Montaż ramienia

Ramię odciągowe typu Solid-RX należy mocować do powierzchni stołu lub urządzenia filtrującego przy pomocy śrub M6. Możliwy jest również montaż ramienia do wspornika ściennego WDW-160. Do zamocowania do zespołu ramię – wspornik rurociągu fi 160mm należy użyć króćca przyłączeniowego DC-160.

Cechy charakterystyczne urządzenia

Ramię odciągowe Solid-RX jest przemysłowym urządzeniem przeznaczonym do pracy ciągłej, do warunków przemysłowych. Aby sprostać trudnym warunkom do jakich zostało przewidziane charakteryzuje się następującymi cechami:

• stalowo-aluminiowa konstrukcja pozbawiona elementów plastikowych gwarantuje wytrzymałość na uderzenia,
• wyjątkowo trwała aluminiowa ssawka dymów spawalniczych,
• siłowniki gazowe dla zrównoważenia masy segmentów ramienia,
• brak elementów nośnych i regulacyjnych wewnątrz ramienia,
• łatwy dostęp do elementów regulacyjnych (przegubów),
• węże elastyczne wysokiej jakości.

Wspornik ścienny WDW-160 oraz króciec przyłączeniowy DC-160 dostępne na osobne zapytanie.
